Fräsbearbeitung stellt Fertigungsbetriebe täglich vor konkrete Entscheidungen: Welches Konzept passt zur Aufgabe?
Sieben Fräskonzepte, klar nach Anwendung geordnet, direkt auf die Anforderungen in Zerspanung und Fertigung ausgerichtet. Unter dem Namen M7 haben wir diese Konzepte zusammengefasst.
Die Aktion umfasst Fräskonzepte für unterschiedliche Bearbeitungsaufgaben: von Hochvorschub über Eckfräsen bis Profilfräsen. Damit daraus keine unübersichtliche Produktliste wird, haben wir die sieben Konzepte unter M7 strukturiert. Ein Name, eine klare Übersicht, eine direkte Zuordnung zu den Aufgaben, die in der Fertigung täglich anfallen. So lässt sich schnell erkennen, welches Werkzeug für welche Situation das richtige ist.

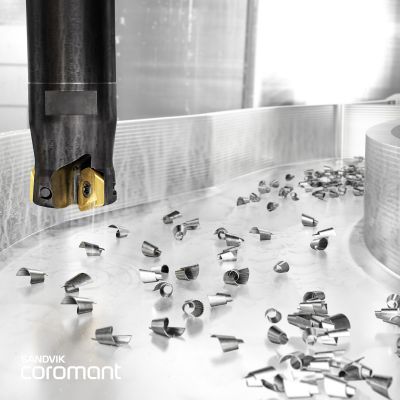

CoroMill® MH20 – Hochvorschubfräsen
Hohe Vorschübe bei langen Auskragungen sind prozessbedingt eine Herausforderung. Der MH20 ist genau für diese Situation konstruiert: reduzierte Schnittkräfte durch leichte Schneidwirkung, robustes Schaftdesign für vibrationsfreie Zerspanung. Stabile, prozesssichere Bearbeitung auch bei schwierigen Aufspannverhältnissen und großem Werkzeugüberhang.
Anwendungen: Hochvorschubfräsen, Taschenbearbeitung, Bearbeitung bei großem Werkzeugüberhang
Fräserdurchmesser: 16 – 63 mm
ISO-Anwendungsbereich: P, M, S, H

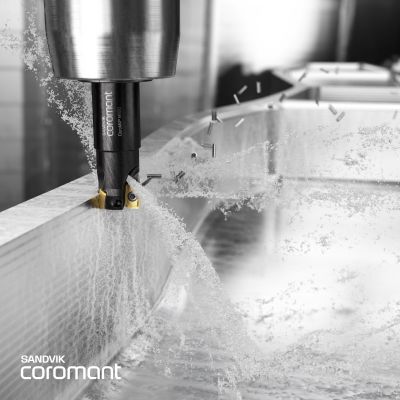

CoroMill® MS20 – Eckfräsen
Maßabweichungen und Absätze bei wiederholten Zustellungen sind beim Eckfräsen keine Seltenheit. Der MS20 bietet eine echte 90°-Lösung mit neuem Plattensitzdesign für stabile Schneidenführung, sichere Spanbildung und kontrollierten Verschleiß. Optimierte Geometrien für unterschiedliche ISO-Materialien sorgen für reproduzierbare Ergebnisse auch bei anspruchsvollen Aufspannverhältnissen. Optional ist der MS20 mit Silent Tools® Dämpfer für Zylinderschaft Ø 20, 25 und 32 mm erhältlich.
Anwendungen: Eck- und Schulterfräsen (90°), Schrupp- und Schlichtbearbeitung
Fräserdurchmesser: 16 – 84 mm
ISO-Anwendungsbereich: P, M, K, S, H

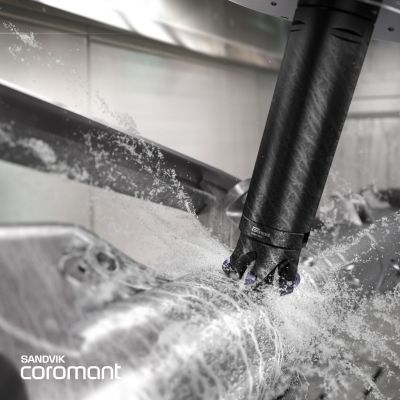

CoroMill® MR20 – Profilfräsen
Instabile Plattenpositionen und schwer kalkulierbarer Verschleiß sind die eigentlichen Kostentreiber beim Profilfräsen. Der MR20 begegnet diesem Problem mit einem innovativen Plattensitzdesign für überragende Stabilität und einfachen Wechsel. Eine robuste Schnittstelle minimiert Mikrobewegungen der Wendeschneidplatte, ein integriertes Unterkühlungssystem verlängert die Standzeit. Das Werkzeug deckt ISO S, M und P in einer Ausführung ab.
Anwendungen: Taschenfräsen, Profilfräsen, Planfräsen, Nutenfräsen, Schrägeintauchen
Fräserdurchmesser: 32 – 125 mm
ISO-Anwendungsbereich: P, M, K, S

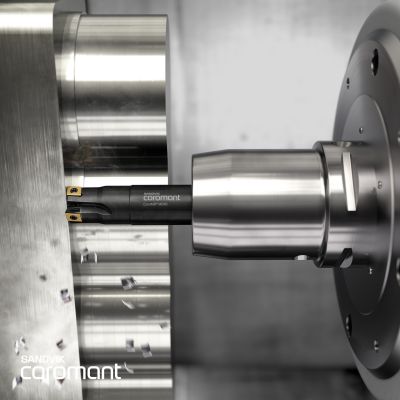

CoroMill® MS40 – Tangentiales Fräsen
Tangential montierte Wendeschneidplatten maximieren den Fräskörperkern und damit die Gesamtsteifigkeit des Werkzeugs. Vier Schneidkanten je WSP senken die Werkzeugkosten pro Bauteil spürbar. Das Konzept liefert echte 90°-Wände ohne Absätze, vorhersehbares Verschleißverhalten und hat sich besonders im allgemeinen Maschinenbau sowie in der Automobilindustrie bewährt. Stabil auch bei langen Überhängen und schwierigen Aufspannverhältnissen.
Anwendungen: Planfräsen, Vollnutfräsen, Tauchfräsen, Schruppen und Schlichten
Fräserdurchmesser: 25 – 160 mm
ISO-Anwendungsbereich: P, M, K, S

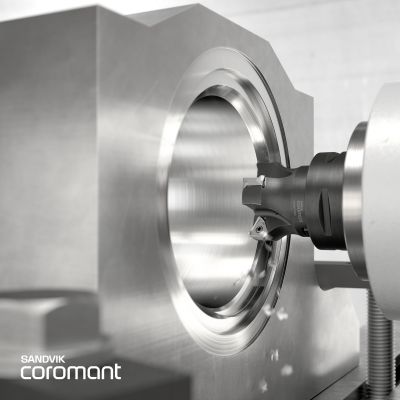

CoroMill® MS60 – Wirtschaftliches Eckfräsen
Sechs Schneidkanten je direktgepresster WSP machen den MS60 zur wirtschaftlichen Wahl bei Schrupp- bis Halbschlichtbearbeitungen in Stahl und Gusseisen. Das negative Konzept mit positiven Geometrien ergibt eine positive Schneidwirkung. Die robuste Plattensitzausführung sorgt für sichere Bearbeitung auch bei wechselnden Schnittkräften.
Anwendungen: Planfräsen, Schrägeintauchen, Taschenfräsen, dynamisches Fräsen
Fräserdurchmesser: 25 – 100 mm
ISO-Anwendungsbereich: P, M, K, S

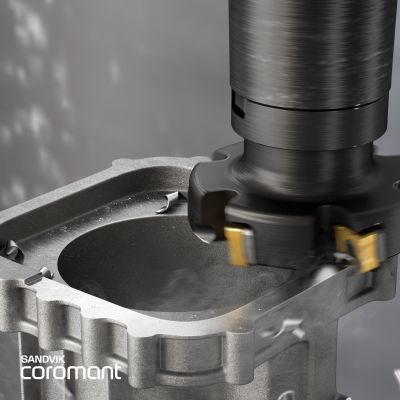

CoroMill® MF80 – Planfräsen
Der MF80 ist auf die Anforderungen der Automobilfertigung in ISO K- und P-Materialien ausgelegt. Der Fräskörper ist um bis zu 35 % leichter als Standardausführungen, was die Vibrationsneigung bei langen Überhängen spürbar reduziert. Acht Schneidkanten je WSP senken die Kosten pro Bauteil. Patentierter Zwischenlagenschutz mit Führungsleisten sorgt für längere Fräskörperstandzeit und prozesssichere Zerspanung auch bei eingeschränkten Aufspannverhältnissen.
Anwendungen: Plan- und Schulterfräsen, Bearbeitungen nahe 90°
Fräserdurchmesser: 50 – 160 mm
ISO-Anwendungsbereich: P, K

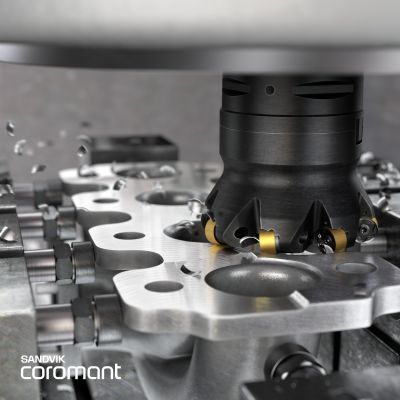

CoroMill® MR80 – Kostengünstiges Plan- und Profilfräsen
Der MR80 ist für anspruchsvolle Schruppbearbeitungen in Stahl und rostfreiem Stahl konzipiert. Die leichte Schneidengeometrie reduziert die Spindelbelastung spürbar und macht das Werkzeug zur verlässlichen Wahl bei langen Überhängen und vibrationsanfälligen Aufspannungen. Runde Wendeschneidplatten mit 12 Indexierungsmöglichkeiten ermöglichen präzise Positionierung und niedrige Kosten pro Bauteil. Die enge Teilung des Fräsers steigert die Produktivität im laufenden Betrieb.
Anwendungen: Plan- und Profilfräsen, anspruchsvolle Schruppbearbeitung bei langen Überhängen
Fräserdurchmesser: 32 – 100 mm
ISO-Anwendungsbereich: P, M, K
Welches Fräskonzept für Ihre Anwendung das richtige ist, hängt von Werkstoff, Bauteilgeometrie, Maschinenstabilität und Aufspannsituation ab. Unsere Techniker besprechen das direkt mit Ihnen.
